Zephyr RTOS 原生支持了丰富的第三方库，这也是很多人和厂商选择Zephyr的原因。开源轻量级框架LVGL就是其中一个较为人熟知的第三方库，它可以让嵌入式设备也拥有可以媲美手机的UI界面。

什么是LVGL？

LVGL全称Light and Versatile Graphics Library，是一个开源的GUI库，具备资源消耗小、可移植度高的特点，因此很适合在嵌入式设备上使用。

作为一个图形库，LVGL也自带了丰富的GUI控件可以供开发者直接使用，如常用的按钮，图表，列表，滑块等，此外还支持多种图形动画的调用，相比传统驱屏绘制GUI，开发者不需要大量的代码编写量和反复的效果验证，就可以搭建出一个比较满意的GUI应用。

LVGL的一些关键概念

在开始使用LVGL前，我们需要简单了解以下LVGL一些比较重要的概念，方便对后续学习过程中的理解。

Display：在LVGL中一个物理显示器对应一个显示器驱动，LVGL支持多个物理显示器。

Screen：一个Display创建多个Screen，可以理解为页面，Screen上可以添加各种LVGL支持的组件。

Object：object是LVGL构建GUI的基本单位，每个控件都属于Object，上面的Screen(页面)也是一个Object。

快速上手与讲解

本次使用的硬件实验平台是 CSK6开发套件，目前CSK6芯片的SDK已经支持LVGL的使用，版本为LVGL8。

实战中使用的是聆思命令行指令，可以参考《聆思CSK6开发工具简介》进行一键部署开发环境。

简单按钮例程的运行

在完成CSK6芯片的开发环境安装后

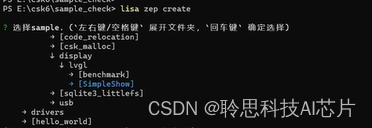

在终端执行以下指令获取sample：

lisa zep create

Sample所在路径：
boards → csk6 → subsys → display → lvgl → SimpleShow

编译：

lisa zep build –b csk6011a_nano

烧录：

lisa zep flash

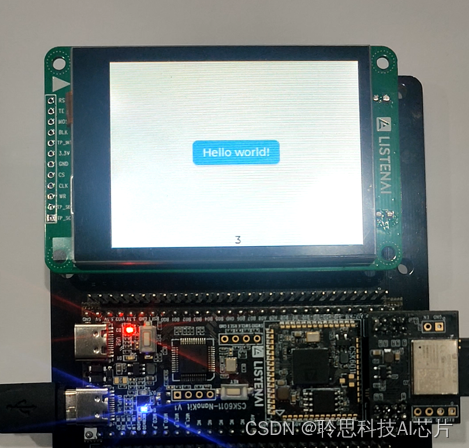

运行效果：

Simple Show 工程解析

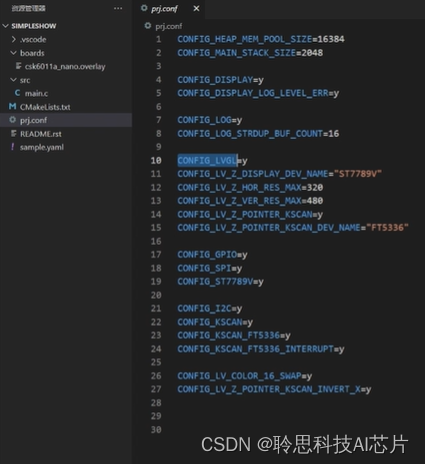

工程目录下的prj.conf文件保存着这个项目相关的配置：

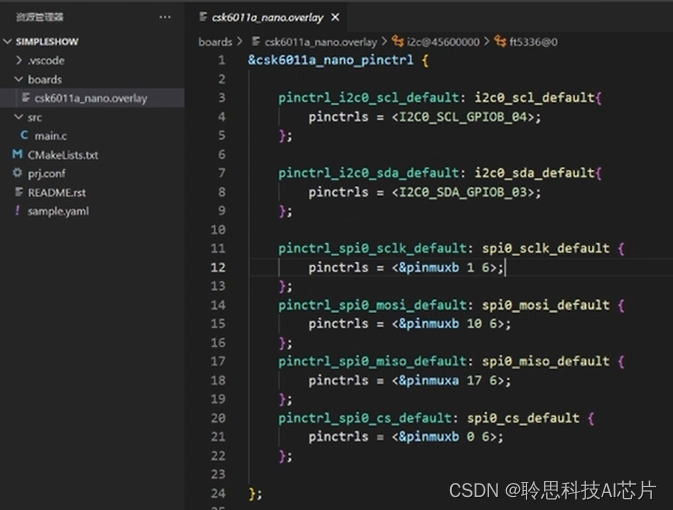

overlay文件则是设备树文件，定义了硬件相关的信息，包括对屏幕驱动ST7789V、触摸驱动FT5336，以及使用到的I2C接口、SPI接口的定义：

然后我们来看main.c文件

在main.c文件中，依次进行了以下的操作：

1.获取设备树的实例，也就是我们显示屏的实例

2.创建一个hello world的button的一个对象

3.然后去给button设置一个文字“hello world”，对齐方式为align center

4.创建一个count label，用来显示我们的计数器

5.在计数器的循环里面不断的去计数

6.更新显示

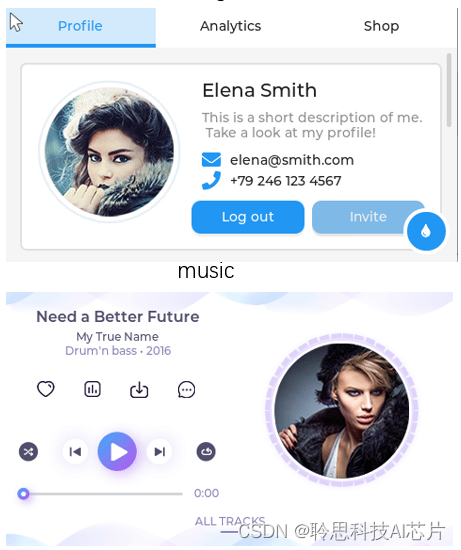

LVGL官方提供的其他例程

LVGL也提供了其他丰富的例程，可以通过跑这些例程，查看工程源码，了解更多的LVGL用法。

这些例程也已经上传到LSCloud中，感兴趣的伙伴可以拉取代码：

git clone git@cloud.listenai.com:listenai_xqqin/lvgl_demo.git

?LVGL基础开发

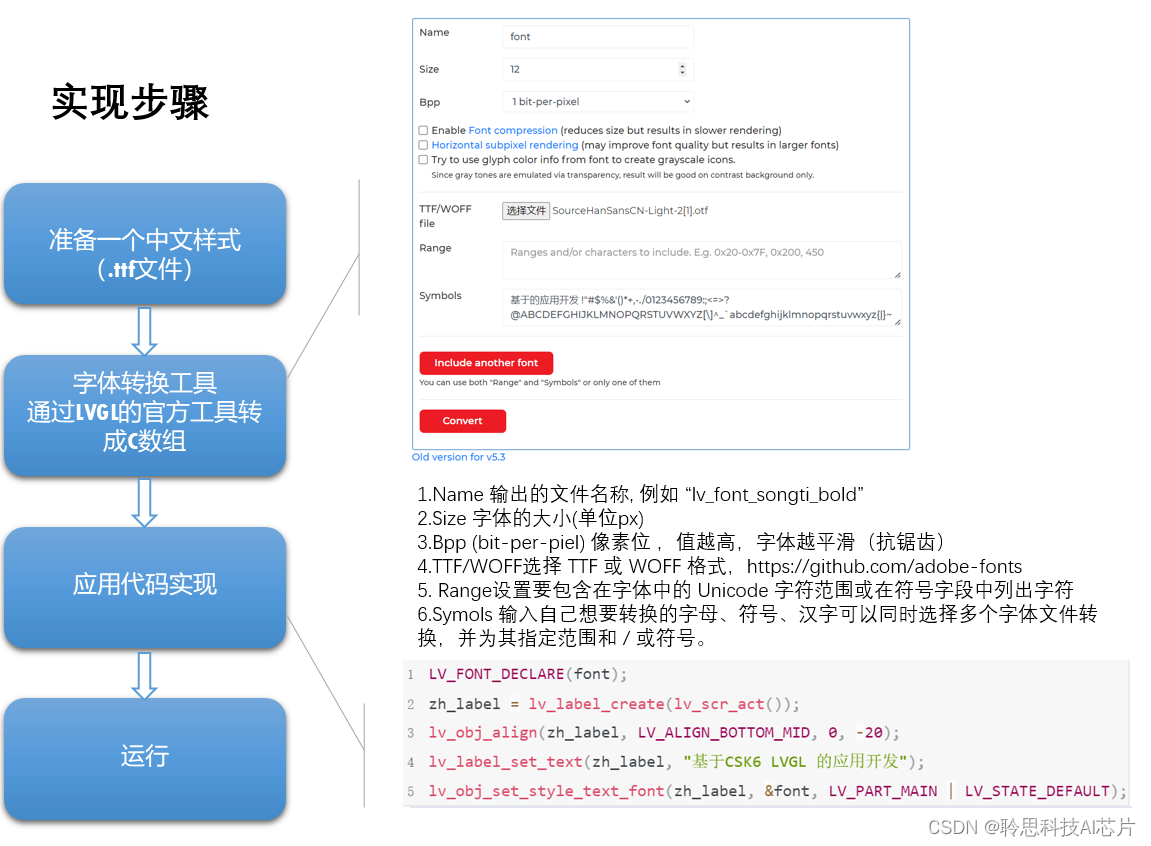

功能1：LVGL显示文字

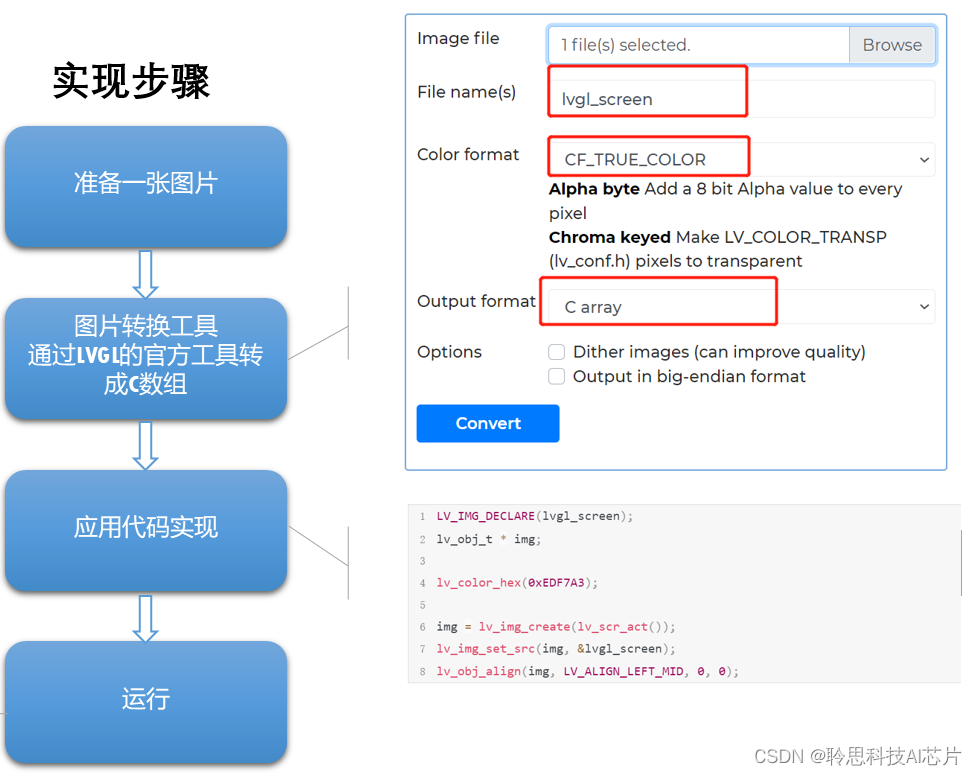

功能2：LVGL显示图片

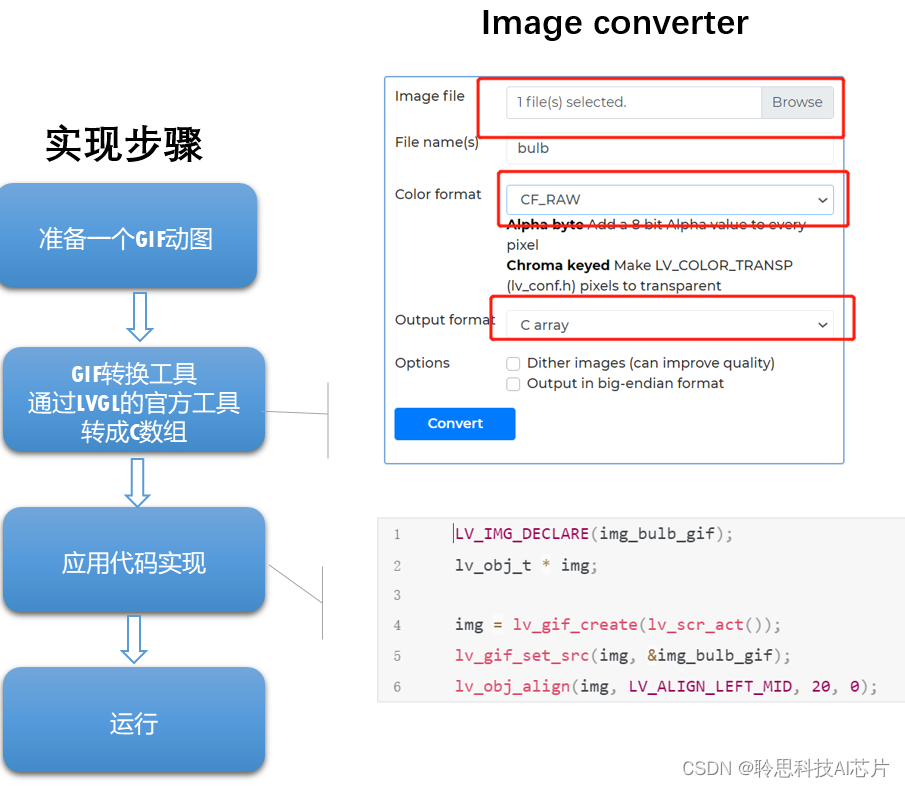

功能3：LVGL显示动图

获取更高阶的示例项目：

使用LVGL在屏幕上显示头肩检测&手势识别结果的项目源码已上传，可点击查看，使用的仓库分支为 feature/lvgl。

在安装lisa开发工具后可通过在命令行执行以下命令拉取代码：

lisa zep create --from-git https://cloud.listenai.com/zephyr/applications/app_algo_hsd_sample_for_csk6.git

更多进阶用法

除了以上基础用法，我们还可以使用LVGL开发一些大动图、页面切换等完整度更高的UI界面，感兴趣的同学可以观看下方的教程视频：《Zephyr LVGL 应用开发教程》。

本课程由聆思科技资深解决方案专家覃晓庆讲解，涉及内容有

• 如何在 Zephyr 上进行高效开发高品质UI
• LVGL 是什么，有什么先进特性
• LVGL 的基础概念
• 如何基于 CSK6 AI 芯片，通过 LVGL 开发有趣实用的应用。
